一、总论

1.1项目背景

近年来随着纺织印染工业的迅速发展，印染污水对环境的影响日益加剧。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属于难处理的工业污水之一，污水中含有大量的染料、浆料、助剂、油剂、酸碱、无机盐等污染物。如果该类污水不经过处理直接排放对周边环境会造成很大的危害。

贵公司本着环保的可持续发展眼光大力发展公司，委托广州澳强环保科技有限公司以AQYJQ污水净化系统为技术依托，为其做好污水净化及循环利用的设计方案，意在将产生的污水就地处理达到企业的用水标准实现循环回用，既节省了水资源，又保护了环境。

本方案采用“AQYJQ污水净化系统深度净化”的处理工艺，通过精细的物化预处理后去除大部分清洗污水中的悬浮污染物和一部分溶在污水中的有机物。同时后端采用AQYJQ污水净化系统做精细过滤。AQYJQ污水净化系统解决了传统深度净化的膜处理系统运行负荷较大、反洗较频繁，造成处理能力受影响、处理成本高等难题。经过AQYJQ污水净化系统处理后的出水可达三级精细净化水平，完全达到回用到清洗工艺的水质要求。

1.2方案综述

水是经济的命脉，淡水资源的节省和水污染的防治必需跟经济开发同步规划，以循环经济的模式发展。

一般传统的污水处理技术及其系统难于适用高浊度高浓度的污水，且处理后的出水只能达排放标准，大多数仍然含有一定量污染物的处理后出水就直接外排，依然会污染环境；另外，传统的污水处理系统只求达标排放，不能循环回用，是一种“纯消耗性的运转模式”，所有的投入和消耗的运行费都通通付诸东流，更使得运营者难以承受日复一日的高额运行费用。

本工程采用的方案，即“预处理+AQYJQ污水净化系统深度净化”的处理工艺，其理由如下：

1）该工艺具有较强的适应性和操作上的灵活性，可以适应不同时期的处理需要，处理后的水可以再生回用。

2）该工艺有机负荷高，抗冲击负荷能力强，进水水质对其影响较小，能耗较小。

3） 污水处理后回用，不存在污水外流污染地表水或地下水的问题，具有很好的环境效益。

4）采用的工艺运行管理较为规范、灵活，由于所有处理过程均在填埋场内完成，其原料供应及人员调配都具有很大的灵活性和可操作性。

广州澳强环保科技有限公司AQYJQ污水净化系统技术，依靠化学反应、物理化学吸附、悬浮层精细过滤、流体力学分离原理的巧妙结合，出水清澈透亮能直接达到清洗工艺的回用水水质要求，以高效、快速、占地少、无臭气散发等特点处理印染污水。

1.3 项目概况

·项目名称：印染污水再生回用处理系统工程

·承建单位：广州澳强环保科技有限公司

·处理工艺： AQYJQ污水净化技术系统

·项目规模：2000立方米/日，设备型号：AQYJQ-30

二、工程总体设计

2.1 工程规模

污水处理系统按排水流量Q=150立方米/时设计，20小时运行，即每天总水量为3000立方米，可根据实际不同情况确定每日开机处理情况，适应企业各种生产管理。

2.2  进水水质

表1 进水水质指标

注：上述表中除PH无单位，色度为倍数，其余指标浓度单位均为mg/L。

2.3 回用及标准

由于印染行业的污水杂质非常多，且色度高成分复杂，该项目必须经过前处理，将大部分容易沉淀的颗粒及杂质快速分离，避免水体加速变质。处理目标是将已初步经过前处理的污水通过AQYJQ污水净化技术系统后彻底去除污水中的各类杂质，经过处理后的水清澈透亮、无悬浮物以及色度较低，直接作为合格的工艺生产水从而达到循环回用。考虑到污水处理后长时间的回用可能会引起盐分的累积问题，同时对一些工艺用水的特殊要求，我们增加RO膜组，一方面为了防止长时间回用水的盐分累积问题，另一方面对于某些工艺用水的高要求，通过膜处理后确保用水的水质问题。因此膜组可以根据开机运行后的实际情况选择性的开。

三、设计及施工范围、原则

3.1 设计及施工范围

包括管网建设，相关构筑物，污泥处置系统，配电房、气压房等相关建筑，AQYJQ污水净化系统相关设备以及系统配套。

具体内容如下：

（1） 预处理系统600立方米/日

（2） AQYJQ污水净化系统总体布局设计；

（3） AQYJQ污水净化系统平面布置设计；

（4） 主体构筑物及基础设计；

（5） AQYJQ污水净化系统设施的所有设备制造安装施工；

（6） 自AQYJQ污水净化系统总进口到清水池的所有管路、管件连接；

（7） 电气及自控设计以及相关的配套设施的设计与安装。

3.2 设计原则

（1）印染污水浓度高，变质快，因此选择高效、低能耗的处理工艺方式，保证处理效果能够达到要求。

（2）由于污水水质变化幅度大，本工艺具有较强的适应性和操作上的灵活性，并且能够容易进行工艺调整和工艺改造，以适应水质的变化。

（3）工艺运行简单、可靠、装备化程度高、管理方便，出水水质稳定、达标。

（4）在保证先进、可靠、高效、经济的前提下，采用自行研制的药剂，尽量降低运行费用。

（5）工程建设周期短、调试时间短，运行稳定，既能达到应急的要求，又能快速的投产运行，不影响生产运行，节省投资成本。

（6）尽量节约占地，并采用封闭式工程，处理污水时不会产生臭味。（7）合理利用坡度，因地制宜，尽量减少不必要的动力消耗。

四、设计参照标准

《城市污水再生利用工业用水水质》           GB/T 19923—2005

《建筑给水排水设计规范》                       GB50015-2003

《室外排水设计规范》                          GB50014—2006

《室外给水设计规范》                          GB50013—2006

《给水排水工程构筑物结构设计规范》            GB50069—2002

《工业企业总平面设计规范》                    GB50187—1993

《混凝土结构设计规范》                        GB50010—2002

《砌体结构设计规范》                          GB50003—2001

《建筑地基基础设计规范》                      GB50007—2002

《建筑物防雷设计规范》                        GB50057—1994

《建筑设计防火规范》                          GB50016—2006

《供配电系统设计规范》                        GB50052—1995

《低压配电装置及线路设计规范》                GB50054—1995

《工业与民用供电系统设计规范》                 GB50052-1995

《电控箱设计制造标准》                           JB3115-1982

《工业回用水质标准》                           GB16889-1997

五、工程设计方案

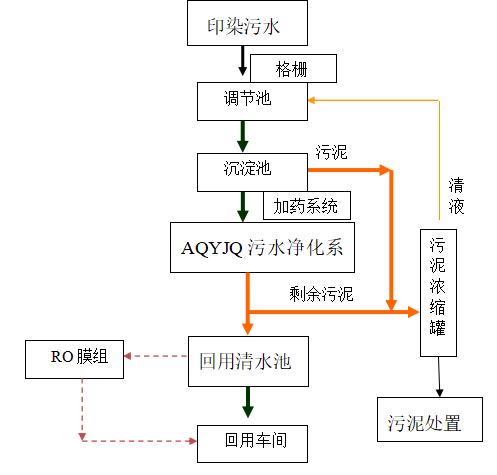

整工艺为“预处理+AQYJQ污水净化系统”，彻底解决了传统膜在处理高浓度污水中出现的处理成本高、能耗高、清洗频繁，后期更换和维护成本高昂等一系列的难题。

5.1 主要工艺说明

1、调节池

由于印染污水水质情况波动较大。因此，为使后续处理设施正常，清洗废水收集后设置均质池，以使水质水量得到调节、均匀、水量相对稳定，且可降低氨氮、有机物。为节省投资，减少成本。

2、预处理

原水进行粗格栅和精细过滤设备处理，粗格栅将废塑料清洗污水中的大量漂浮物去除，精细过滤设备将剩余的小漂浮物以及大量沉淀杂质去除，加入一部分药剂对污水进行中和和初步的处理，去除大部分杂志，为后续处理工艺提供稳定水质。

3、AQYJQ污水净化系统

AQYJQ污水净化系统深度处理系统主要由预处理沉淀池、调节池、净化系统和杀菌消毒部分组成。AQYJQ污水净化系统由1台AQYJQ-30型净水器及附属设施组成，包括净化一体化设备、配药系统、储药系统、污泥浓缩系统、电气化控制设备及其它相关配套等设施组成。AQYJQ系统处理污水时，采用多种处理药剂及其最佳配方组合使用，靠化学反应针对性使污水中溶解状态的有机污染物、重金属离子和有害的盐类等物质从水中析出，成为有固相界面的微小颗粒（它包含有污水三级精细处理的作用）。其中还选用了一种吸附效果很好而价钱又很便宜的吸附剂，以吸附有机污染物和色度。靠混凝的物理化学吸附作用将悬浮物及各类杂质凝聚成大而密实的絮团，然后通过三级精细过滤器过滤后出水的悬浮物低于10毫克/升（浊度：＜50NTU），完全达到洗涤工艺段的回用水水质要求。

5.2 特性与优势

1） 节省用地

与传统的生化处理系统相比，一体化系统，节省占地面积。

2） 采用先进的、成熟可靠的技术

根据《国务院关于加强环境保护重点工作的意见》，“以改革创新为动力，积极探索代价小、效益好、排放低、可持续的环境保护新道路”，建立全面高效的污染防治体系。在选择处理技术时，必须采用资源化的先进成熟可靠、节省投资的低碳技术，满足建设简单、管理简单、运行简单可靠的要求。从而实现节能减排，助推国家环保事业的发展，使处理效果达到环境效益、经济效益、社会效益三赢的目标。

3） 建筑布局实用美观

水处理构筑物建筑布局首先考虑的是其实用性，同时，水处理构筑物的布局和外形也要有一定的美观性，即要和当地环境和建筑相协调，又要独树一帜，别具一格。

4） 节约运行费用

运行费用主要包括能源消耗、药品消耗、设备损耗和维修费用。为了降低运行费用，我们在设计时，结合工程使用情况，选择一些性能好、能耗低、使用寿命长的设备，在工艺条件许可和确保出水水质的情况下，精确计量药品的投加，尽量采用动力少的工艺。

5） 合理先进的自动控制

系统抗冲击负荷能力较强，封闭式系统受外界影响小，稳定性好，无需更换滤材；系统运行稳定可靠，机械化程度高，操作方便，人工投入成本低。

5.3 污泥处置方案

AQYJQ污水净化系统的污泥具有无机物含量为主、体积小等特点。由于系统选用的污水净化絮凝剂，同时也是良好的污泥脱水助滤剂，其污泥浆的脱水性能良好，不必另外再添加（或少加）污泥处置助滤剂就可以直接泵入压滤机脱水。AQYJQ污水净化系统流程中，在净化器前就自动加入了杀菌消毒药剂，根据“消毒学”原理，在污水净化器内的30分钟流程中足以完全杀灭细菌和大肠杆菌等微生物。产生的污泥中几乎不存在具有活性的微生物，所以，污泥本身不容易产生臭气、不会造成对周围大气环境的污染。

6、优劣性能对比：
